塔式起重机广泛用于工程建设中，中国每年发生许多塔式起重机倒塌事故。为了防止重大事故的发生，中电智慧工地为了保证塔机的安全可靠运行，减少事故造成的人员和经济损失，中电智慧工地开发具有高可靠性，实时性的安全监控系统非常必要，功能强大且成本低廉。控制器局域网（can）总线是一种有效支持分布式实时控制的串行通信网络。CAN总线因其传输距离远、报文短、通信速率高、误码率低、纠错能力强、实时性和可靠性高、控制简单等特点，广泛应用于自动控制系统中。基于can总线的中电智慧工地塔机安全监控系统能够很好地满足上述要求。中电智慧工地塔式起重机安全监控系统的网络拓扑采用总线拓扑。该结构的优点是使用单通道作为传输介质具有电缆长度短、布线容易、工作可靠性高、节点增加和减少的优点。

1, 中电智慧工地塔机监控系统总体结构设计

中电智慧工地监控系统主要由HMI，CAN总线，数据采集模块和继电器模块组成。系统结构如图1所示。系统数据采集模块具有起重重量检测模块，振幅检测模块，高度检测模块和角度检测模块。 HMI通过CAN将系统的初始参数（起吊零和参考负载校准信号，最小振幅和最大振幅校准信号，起吊高度零和起吊标准高度校准信号以及摆角零校准信号）发送到CAN总线接口。每个数据采集模块确定接收和存储所需的参数。传感器在运行期间检测塔式起重机的工作参数：起重重量，手推车行走幅度，举重高度和动臂旋转角度。每个数据采集模块MCU的数据将通过CAN接口实时将检测到的数据发送到CAN总线。 HMI通过CAN接口接收由数据采集模块发送到CAN总线的数据，并通过硬件和软件编程来显示，存储和比较接收到的现场数据。

2.中电智慧工地塔式起重机安全监控系统的主要功能：

（1）实时检测功能，可实时监控塔机运行过程中各种状态参数。

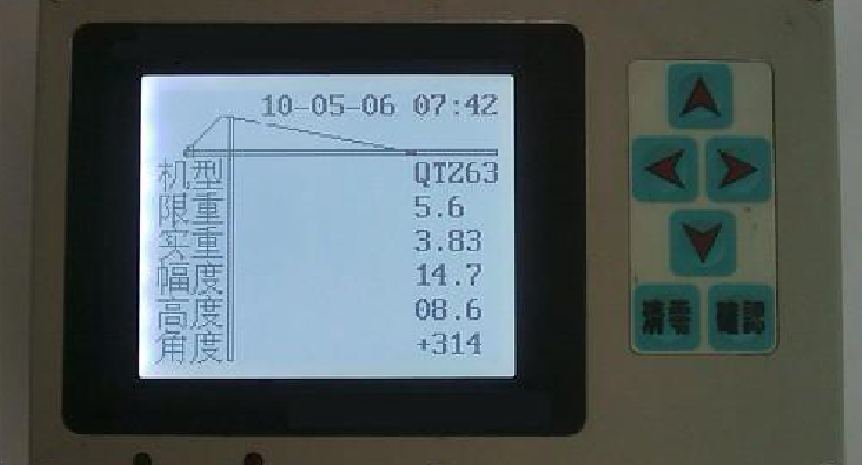

（2）实时显示功能，塔机运行时实时显示运行参数值。

（3）系统识别塔机运行状态后，报警和自动停机功能将相应处理。当塔式起重机的状态参数值超过设定的极限值时，系统会发出警报并关闭电源，以停止塔式起重机的运行。

（4）参数设置功能，由于不同类型的塔式起重机具有不同的固定参数，可以通过按钮修改和设置系统参数，以提高系统的通用性。

（5）数据存储功能，记录塔机的工作参数，作为分析事故原因和塔机工作损失的原始数据的参考。
